Eieruhr
Hier mal ein Countdown Zähler, der von 1 Sekunde bis
zu 99 Minuten, runter zählen kann. Also optimal zum Eierkochen
gedacht oder zum Kochen.
Um den Zähler einzustellen, wird hier
der AT42QT1070 verwendet.
An diesem IC kann man bis zu 7 Touchsensoren anschliessen.
Key0 bis Key6

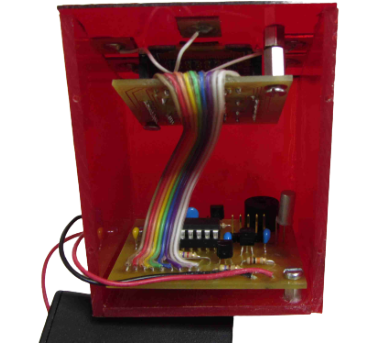

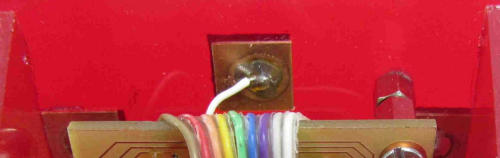

Als Touchfläsche habe ich hier einfach ein dünnes Kupferblech
genommen und es auf die Plexiglasfläsche geklebt.

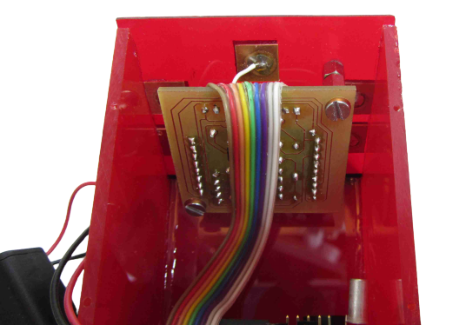

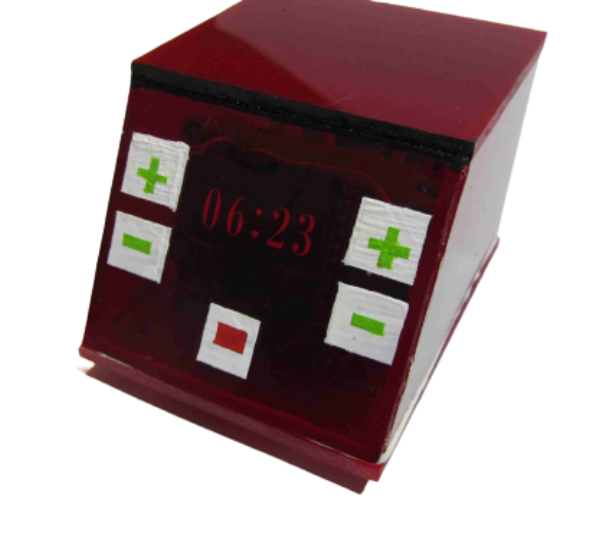

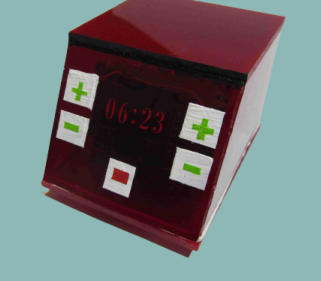

Anschliesend auf der Vorderseite mit Farbe, die Bedienfläschen
gestalltet.

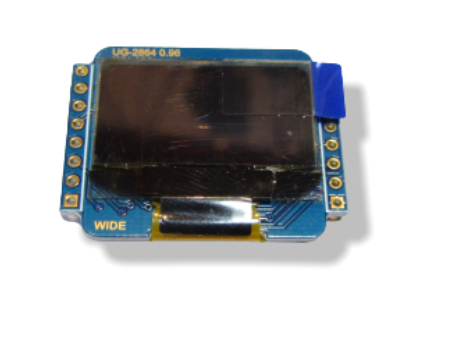

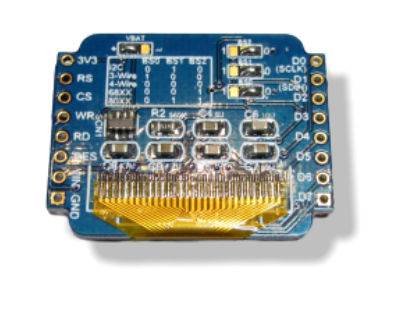

Als Display kommt hier ein 0,96 Zoll mit SSD1306 Controller
zum Einsatz.
Der Mikrocontroller steuert das Display über den SPI Bus an.
Versorgt wird das ganze mit 3x1,5V AAA Batterien. Da diese nicht
soviel an Energie haben, habe ich die Schaltung mit einem
Neigungsschalter versorgt. So wird die ganze Schaltung nicht im
Standby gehalten und verbraucht so auch keinen Strom.

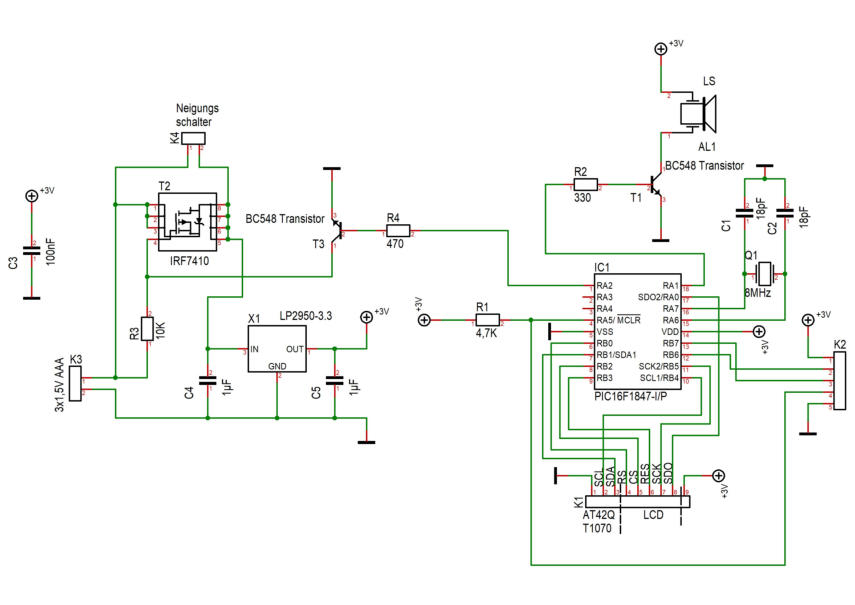

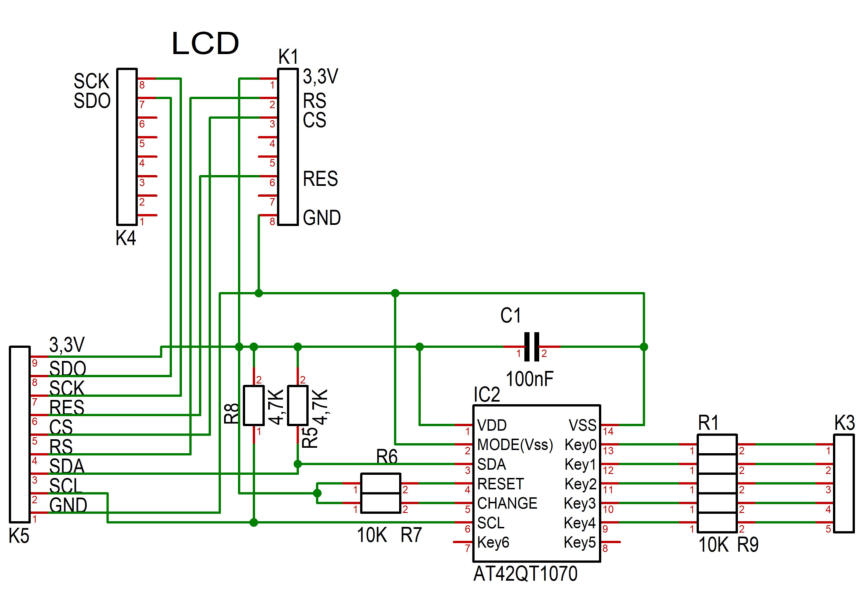

Und zum Schluss die beiden Schaltpläne:
Hier nun das ganze noch zum Download mit allen Plänen und Herstellung
der Platine und zum programmieren des Mikrocontrollers.
Projekt erstellt von Peter
